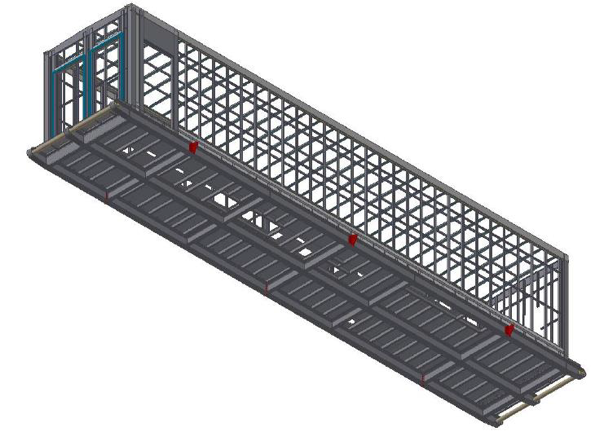

La estructura de cada módulo del container está hecha con columnas de tubos estructurales de 200 x 100 mm, con un grueso de 4 mm, y perfiles especiales en láminas de 4 mm, distribuida perimetralmente tanto en la parte inferior como en la superior para la unión de las columnas, armada sobre la base del container. Internamente el container está diseñado para permitir el anclaje fácil de todos sus sistemas y asegurar la transferencia a su destino final. Posee aislamiento de 70mm en las paredes y el techo con lana de rona de 30 Kg/m3.

La estructura será resistente al desgaste, humedad y polvo acorde al estándar IEEE C37.20.2.



Diseño estructural interno de las paredes:

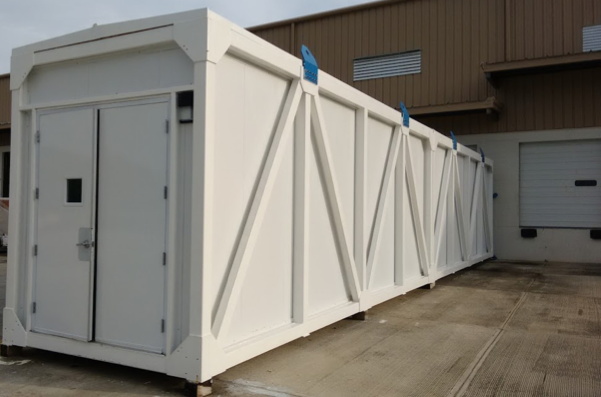

La estructura está cubierta con paneles hecho de dos láminas de acero galvanizado de calibre 18, con aislamiento térmico utilzando lana de roca entre ellas, lo cual cumple el rol de retardante en caso de haber un incendio.

El acabado de los paneles está hecho con una pintura en polvo electroestático, realzado para uso externo, con un grueso de 80 +/- 10 microns, color RAL7035. Posee aislamiento térmico en lana de roca con densidad de 80 Kg/m3 y grueso de 65mm.

La capacidad de los paneles para una carga de viento es de 120 Kg/h acorde a los cálculos realizados para el container.

Diseño estructural interno del piso:

El piso del container está diseñado y construido de láminas de acero HR de 6 mm. El piso está hecho de láminas acorde a ASTM A36 y soldadura MIG asegurando una estructura totalmente plana. La soldadura es aplicada acorde al estándar AWS D1.1.

Las láminas de acero están localizadas de tal manera que se evite desviación y algún colapso cuando se levante la estructura.

El acabado final del piso está cubierto con goma neopreno de grosor de 3 mm, con un aislamiento dieléctrico de 6.6 kV, instalada en todas las áreas cirulantes.
